产品特点
触摸屏+PLC操作系统，中英文操作界面，各项参数可储蓄记录。
采用高精度双螺杆泵供胶，可以容纳大颗粒填充料通过，不卡泵。
高精密电机+减速机控制双螺杆泵，计量精度±1，配比精度±1，吐出精度±1。
AB胶水分开储存，缺料自动报警。
设备混合管配置自动清洗功能，防止胶水固化加快混合管的损耗。
胶量粗细、涂胶速度、点胶停胶时间皆可参数设定、出胶量稳定，不漏滴胶。
重载万向轮，四轮带刹车，方便设备移动和固定。
高弹性压盘机构，适用多种规格料桶。
标准机型吐出量1克～20克/秒，可定时计量供胶及任意调节出胶量。
采用静态回吸混合胶阀，不受气压因素影响，避免出胶不均、拉丝、气泡等现象。

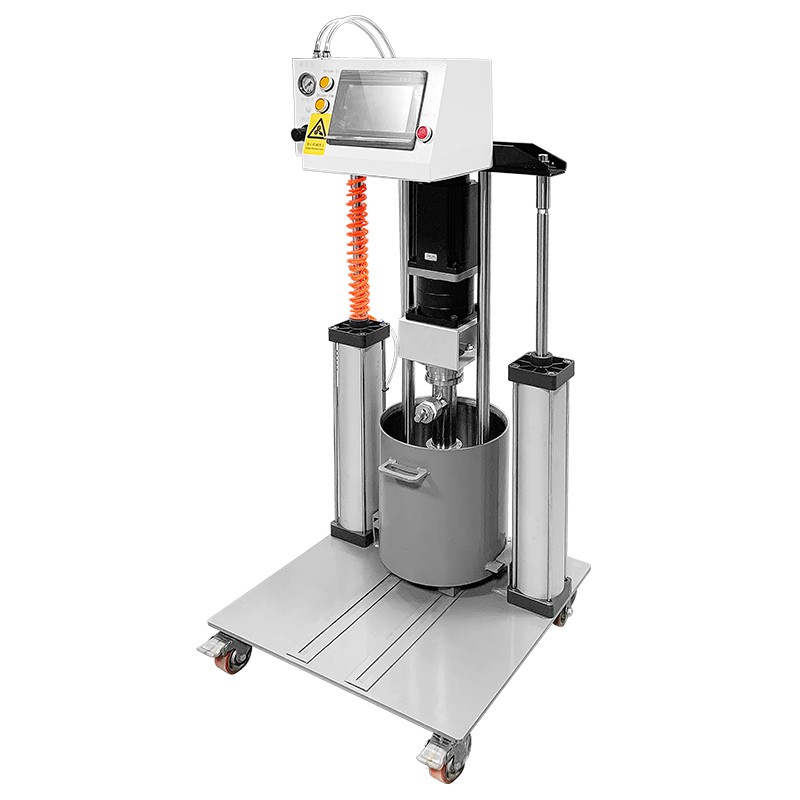

设备参数
设备型号：SHO-0505JL-LGJ | 外形尺寸：L600mm*W600mm*H1300mm |
控制系统：触摸屏PLC一体机 | 设备材质：钣金+工业铝合金 |
输入电源：220VAC/50-60HZ | 驱动方式：步进电机+减速机 |
出胶方式：螺杆泵定量出胶 | 出胶精度：±1% |
出胶量：1g-15g/s | 上下行程：≥450mm |
| 气源： 0.5-1.0Mpr | 混合阀体：高精密静态混合 |
适用胶水：五加仑/20L包装 | 适用胶水粘度：1万-50万CPS无填料 |
功率：1000W | 压胶盘直径：280mm |
出胶形式：手动开关/脚踏开关/通断信号 | 移动方式：手动推地脚轮万向移动 |

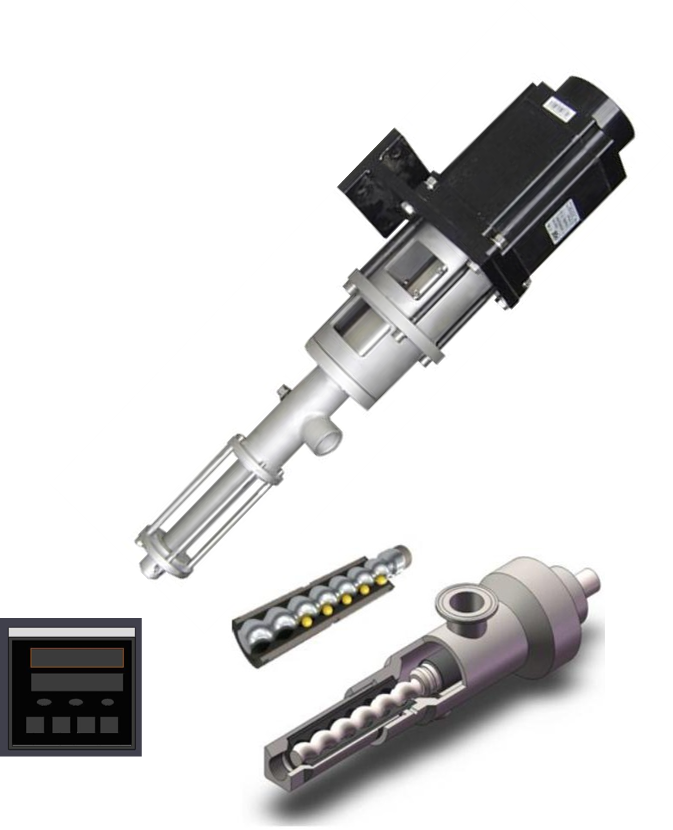

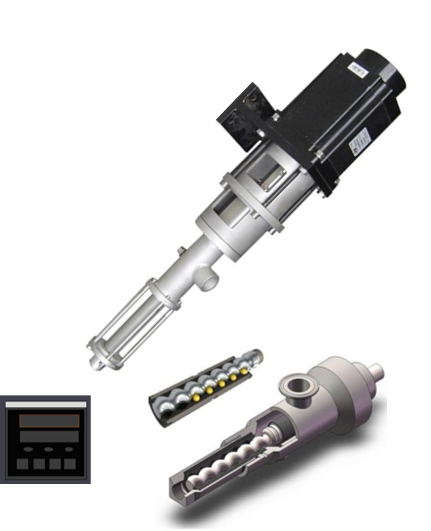

高精密螺杆计量泵参数说明
一款高精度，均匀、稳固的容积式定量输送产品，采用独特的定转子结构设计，具有独特的自密封功能，不需加装任何阀门即可完全防止停机时的介质溢出。
输送过程中，不对介质产生任何挤压作用，具有低剪切、无脉动的独特优势
可实现回流功能（防止介质滴漏和拉丝问题）
输送流量稳定，不受密度、黏度、温度等变化的影响
高粘性介质无需加热，即可实现稳定输送
输出流量与电机转速成严格的正比例关系
维护成本低，结构简单，易拆装，自吸能力强
静态混合阀参数说明
适合处理高粘度及比例1：1~之间的双组分物料；
采用塑料静态混合叶片，确保了叶片刚性及使用寿命，并减少耗材的成本。
采用独特设计，使用成本低；
阀体可回吸，回吸量可调。
清洗装置参数说明
清洗缸采用SUS304不锈钢设计。
缸体容积2L，耐力0.5Mpa。
气液转换控制装置。
单向流体控制阀。
快速排气装置。
客户需提供的技术参数及要求
可使用材料（胶水质量比） A:B=（ ）：（ ）
胶水类型： 环氧树脂 聚氨酯 硅胶 PU胶或其他
单个产品灌胶量（ ）克
单个产品灌胶时间不超过（ ）秒
AB胶水混合后可操作时间多久
胶水有无填料
应用范围及行业
适用胶水： 适用于双组份1:1-10:1环氧树脂、有机硅胶、水晶胶、聚胺脂PU胶等双组份胶水。
应用范围： 广泛应用于新能源汽车电芯、储能电源、LED灯具、P10灯板、显示屏、LED驱动电源、防水电源、摸组、互感器、继电器、充电器、安定器、蜂鸣器、离合器、 太阳能接线盒、通讯器分线盒、苗电池中盖、电子电器产品、水晶工艺品的灌胶，变压器的灌胶封装、离子发生器的灌封等。

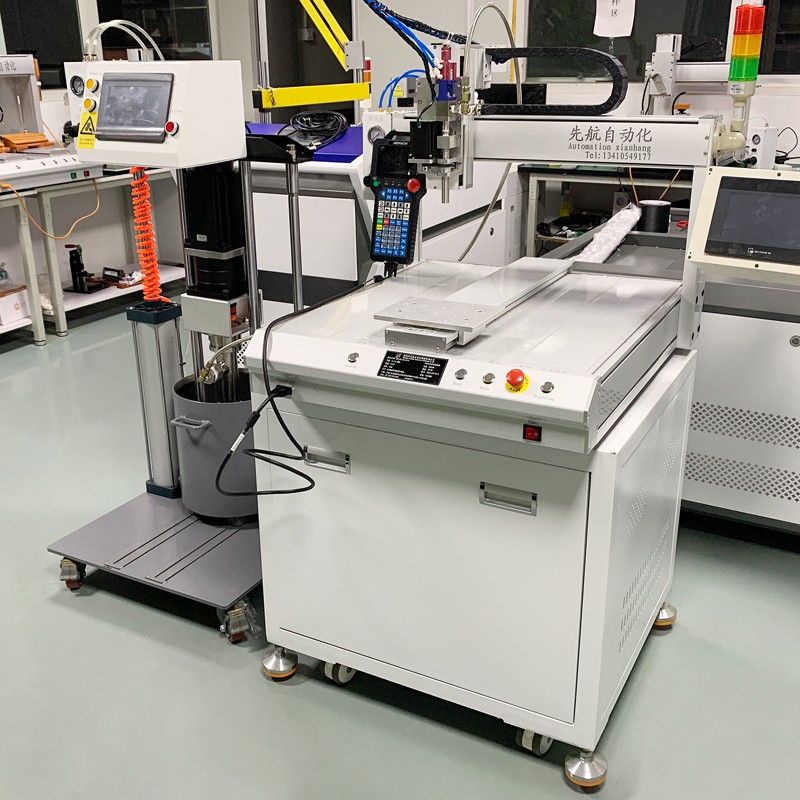

设备名称 | |
设备型号 | STO-3010-451GJ-Q |
工作方式 | 全自动配比、定量出胶、双步进电机控制 |
控制系统 | PLC+触摸屏（数字输入） |
吐出量范围 | ≥0.8g至无限级 |
A计量泵 | 螺杆泵、齿轮泵可选 |
B计量泵 | 螺杆泵、齿轮泵可选 |
吐出精度 | ±1.5%(按每次吐出量为10克标准) |
配比精度 | ±1.5%(按每次吐出量为10克标准) |
计量精度 | ±1.5%(按每次吐出量为10克标准) |
吐出速度 | 0.5克/秒至50克/秒 |
配比率范围 | 100：100至500:100（A:B） |
混合方式 | 1:1可选静态混合，1:1比例以上的均采用动态混合 |
主剂（A剂）
| 30LSUS304液位报警 (可选配恒温装置料筒搅拌) |
硬化剂（B剂） | 30LSUS304液位报警 (可选配恒温装置料筒搅拌) |
计量部 | 主剂、硬化剂各自的计量泵耐腐蚀及耐磨处理 |
外形尺寸（长*宽*高） | 1000mm*1220mm*1500mm |
有效x行程：（X*Y*Z） | 400mm*550mm*100mm |
电源输入 | AC220V (170~264V) |
电源输出 | DC24V 14.6A |
输胶管路 | 铁氟龙钢丝软管、防暴耐腐蚀型 |
气源压力 | 0.4-0.6Mpa |
温度 | 0-40℃ |
泵体 | 依照客户胶水特性及所需胶量来选定泵体 ，可以实现连续吐胶 |
适用范围：本设备适用双组份AB胶水混合灌注、灌封。 | |
