双液自动配比混胶机 【SHO-1161PJ】





关闭
产品咨询
客服热线:400-700-9997

灌胶机,全自动灌胶机  产品特点

  • 泵体:依照客户胶水特性及所需胶量来选定泵体 ,可以实现连续吐胶

  • 料筒配有高低液位传感器,缺料自动报警

  • 采用动态混合器强制搅拌方式,使混合效果更加均匀

  • 比例调节容易,让操作者轻松调整所需比例

  • 吐出速度,时间,吐出量皆可设定,吐胶量稳定不滴漏

  • 多种选配功能,适应不同的灌胶工艺需求

  • 可以轻易搭载各种自动化生产设备,实现自动化生产作业,大大提高生产效率


灌胶机,全自动灌胶机

  操作原理

  • 程序编程:可以任意编辑程序图形对产品灌胶,点胶

  • 灌胶方式:灌胶头自动混合吐胶

  • 运动模式:点、线、圆


灌胶机,全自动灌胶机

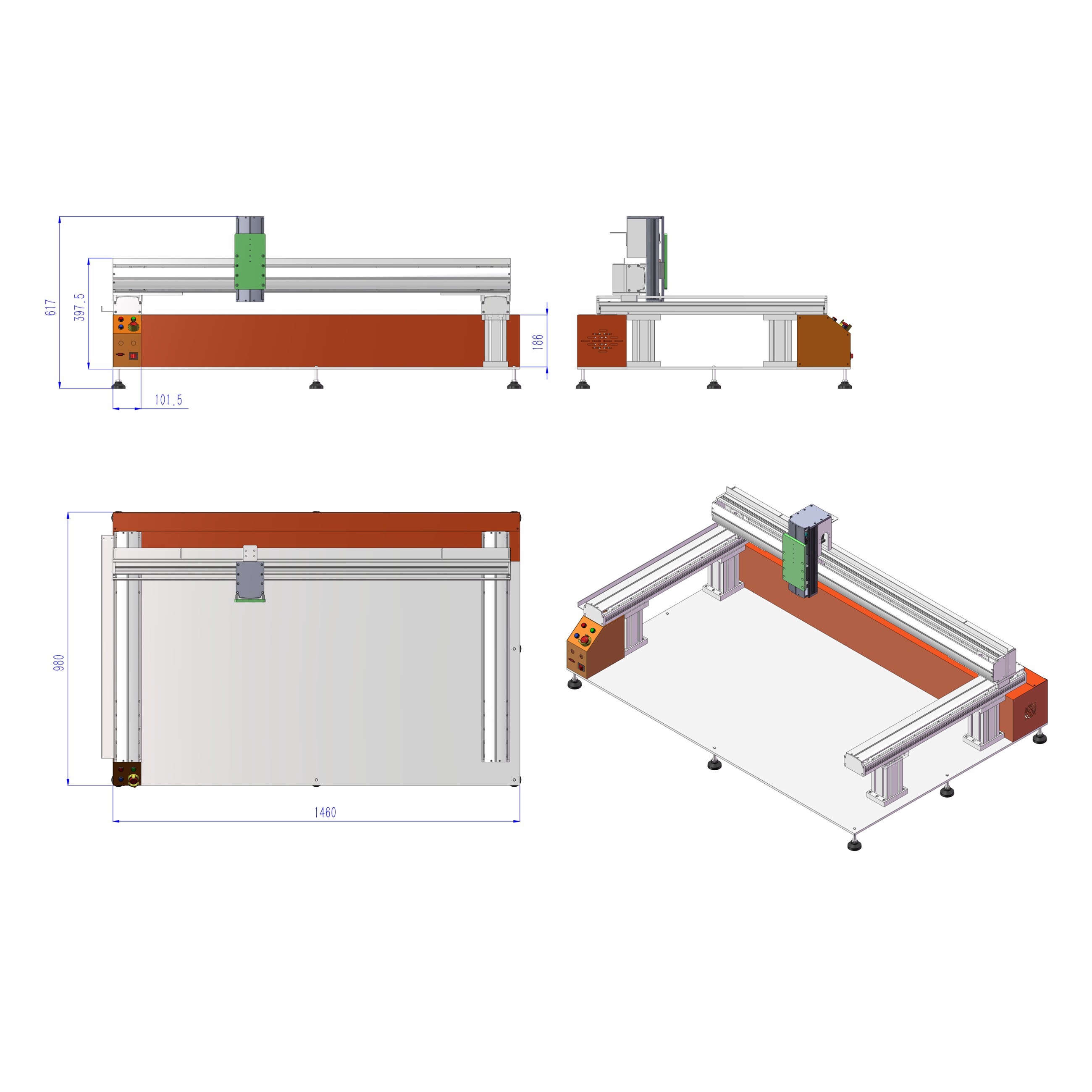

  平台参数

加工范围:X=1100mm Y1/2=600mm  Z=100mm

最大负载 :Y-AXIS 8kg / Z-AXIS 5kg

移动速度 :0.1~800(mm/sec)

重复精度±0.02mm/300

程序记录容量:1000组、 (可支持U盘COPY)

显示方式教导盒

马达系统:进口微步进级精密马达

运动模式点到点/连续线段/点、线、圆、圆弧

传动方式:同步带+精密直线导轨

运动插补功能:点、线、弧插补

编辑模式:教导盒工作环境温度:5-40℃
工作环境湿度:

20-90

I/0讯号:10 Outputs /10 Outputs

输入电源:

AC110V/220V 200W(内部开关转换)


灌胶机,全自动灌胶机

  产品性能

  • Windows XP中文操作界面,易学易懂

  • 具有点、线、面、弧、圆、不规则曲线连续补间及三轴联动等功能,能适应任何不规则物件灌胶

  • 硬盘有超大储存记忆容量,无限量存储程序,无需重新编程,且软件具有区域阵列,平移旋转运算等功能

  • 采用多出胶头,胶量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,不漏滴胶

  • 可选配CCD视觉编程系统,实现快速编程

  • 配胶、灌胶和轨迹灌封三种功能一体化实现,全自动操作

  • 按需配比,实现边混合边灌胶,最大限度节约胶水

  • 双料桶设计,A胶和B胶分开储料,保证胶水长时间放置不发生固化

  • 混合比例从100:100到100:10可调,采用动态或静态混合,混合均匀、充分

  • 独有的控制系统,不受气压因素影响,避免出胶不均、拉丝、气泡等现象

  • Z轴高度调整装置能适应不同高度的工件作业

  • 储料桶配有液位感应开关,缺料自动报警

  • 可选配胶水搅拌、加热并预留真空脱泡功能,适用于不同种类的灌注工艺


灌胶机,全自动灌胶机

  客户需提供的技术参数及要求

  1. 使用材料(胶水质量比) A:B=( ):( )

  2. 胶水类型: 环氧树脂 聚氨酯 硅胶 PU胶或其他

  3. 单个产品灌胶量(  )克

  4. 单个产品灌胶时间不超过( )秒

  5. AB胶水混合后可操作时间多久

  6. 胶水有无填料


灌胶机,全自动灌胶机

  应用范围及行业

         适用胶水:  适用于双组份1:1-10:1环氧树脂、有机硅胶、水晶胶、聚胺脂PU胶等双组份胶水。

         主要用途:  产品工艺中的灌注、涂层、密封、填充、点滴、线形/弧形/圆形涂胶等。

       应用范围: 广泛应用于LED灯具、P10灯板、显示屏、LED驱动电源、防水电源、摸组、互感器、继电器、充电器、安定器、蜂鸣器、离合器、 太阳能接线盒、通讯器分线盒、苗电池中盖、电子电器产品、水晶工艺品的。灌胶,变压器的灌胶封装、离子发生器的灌封等。

       支持非标定做:  非标流水产线、非标自动灌胶机。








设备名称

STO-3030X-951GJ-Q 双液自动灌胶机

设备型号

STO-103030

工作方式

全自动配比、定量出胶、双步进电机控制

控制系统

PLC+触摸屏(数字输入)

吐出量范围

≥0.8g至无限级

A计量泵

螺杆泵、齿轮泵可选

B计量泵

螺杆泵、齿轮泵可选

吐出精度

±1.5%(按每次吐出量为10克标准)

配比精度

±1.5%(按每次吐出量为10克标准)

计量精度

±1.5%(按每次吐出量为10克标准)

吐出速度

0.5克/秒至50克/秒

配比率范围

100:100至500:100(A:B)

混合方式

1:1可选静态混合,1:1比例以上的均采用动态混合

主剂(A剂)

30LSUS304液位报警

(可选配恒温装置料筒搅拌)

硬化剂(B剂)

30LSUS304液位报警

(可选配恒温装置料筒搅拌)

       计量部

主剂、硬化剂各自的计量泵耐腐蚀及耐磨处理

外形尺寸(长*宽*高)

1000mm*1220mm*1500mm

有效x行程:(X*Y*Z)

400mm*550mm*100mm

电源输入

AC220V    (170~264V)

电源输出

DC24V     14.6A

输胶管路

铁氟龙钢丝软管、防暴耐腐蚀型

气源压力

0.4-0.6Mpa

温度

0-40℃

泵体

依照客户胶水特性及所需胶量来选定泵体 ,可以实现连续吐胶

适用范围:本设备适用双组份AB胶水混合灌注、灌封。
