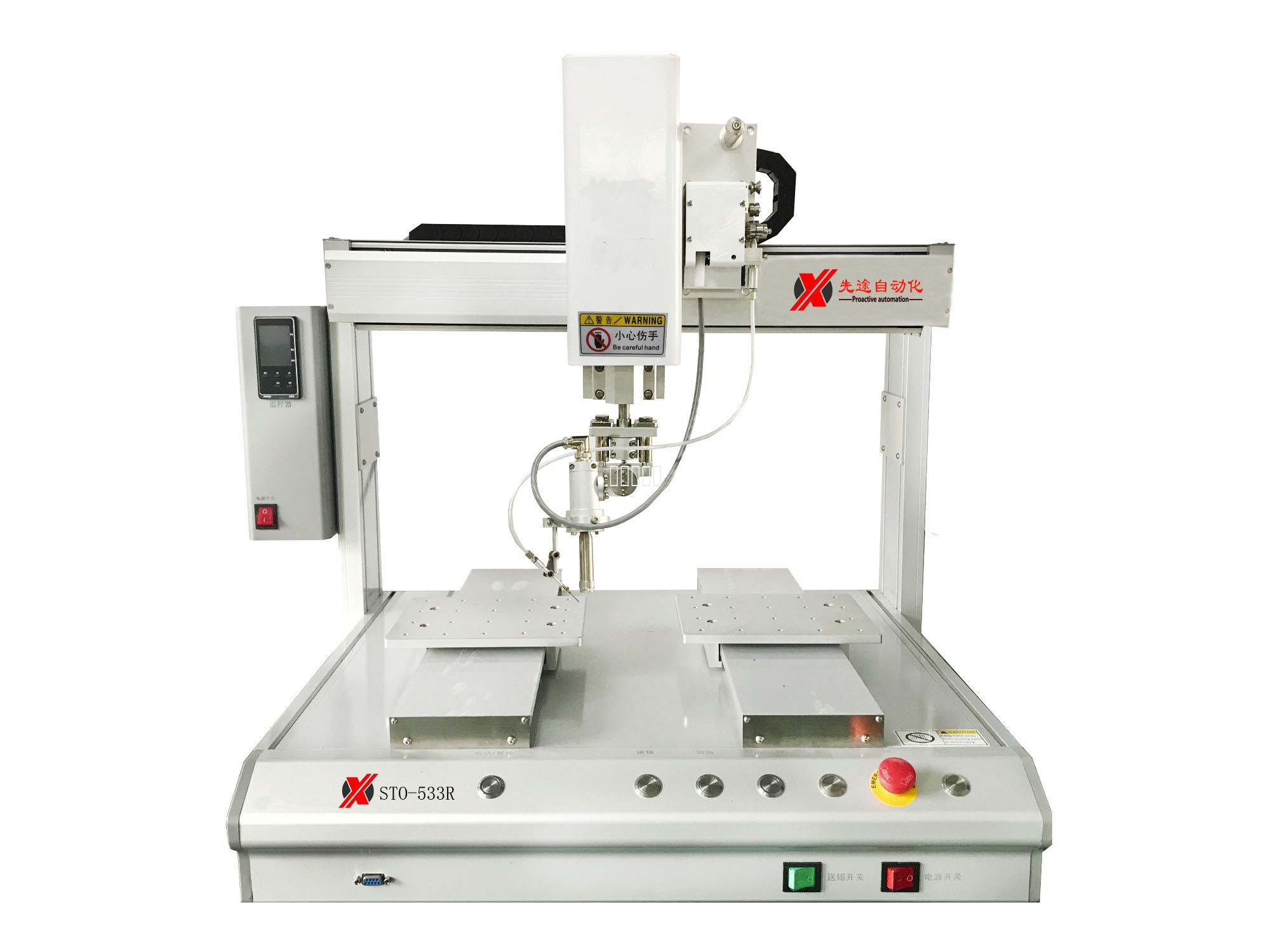

STO-5331R-HX自动焊锡机

产品概述

STO-5331R-HX双Y轴单头自动焊锡机在四轴自动焊锡机的基础增加了一个Y轴，双工作平台，节约了替换夹具的时间，避免了机器等人的状况出现，进一步的提升了产品效率。

产品介绍

1、灵活多样的焊锡方式，具有点焊、拖焊（拉焊）等功能。

2、设备机械手臂均为铝型材开模铸造，不变形、不生锈、运行稳固。

3、设备编写工作程序可进行点到点、块到块的复制，缩短程序编写时间。

4、设备具有自动清洗功能，一定程度上稳定了焊锡加工质量与延长烙铁咀使用寿命。

5、多轴联动机械手，全部采用精密步进马达驱动及先进运动控制算法，有效提升运动定 位精度与重复精度。

6、该设备焊接模组带有自动缓冲功能，避免在设备调试与运行期间损伤到焊接产品。

7、该设备具有位置校准功能，当出现整体偏差时，在焊接平台上取一个mark点【自选】，读取偏差数据，即可进行快速校准。

8、温控器可调节温度范围为5-450℃之间，采用PID算法控制与变频技术，可实时显示功率消耗情况，精确到±2摄氏度，恒温温控，快速补温。

9、送锡机带有破锡功能，能有效的防止设备在生产过程产生锡渣飞溅的情况，大大提高产品的质量与外观。

适合产品

适合焊锡产品特点：

焊盘在同一水平面，焊锡角度无其它元件阻碍，焊锡产品外观尺寸在240*300mm以内(超出尺寸需说明)，双工作台切换操作，为四轴单头【STO-441R-HX】升级版

操作模式

产品配件说明

配件图示	配件名称：五轴运动平台STO-5331R-HX
	配件说明
	行程：	X轴500mm*Y1轴300mm*Y2轴300mm*Z轴100mm【其它行程可定制】
	配置：	X轴：意大利3M同步带+TBI双导轨+信浓57闭环步进电机 Y1Y2轴：意大利3M同步带+TBI双导轨+信浓57步进电机 Z轴：意大利3M同步带+TBI双导轨+信浓带刹车步进电机 R轴：定制专业旋转机构 其它配置可定制
	控制器：	专用五轴焊锡运动控制器

产品性能：

       自动焊锡机主要应用于电子制造业，主要针对回流焊、波峰焊等生产设备很难达到的工艺制程以及焊锡加工，特别适用于混装电路板、热敏感元器件、SMT后段工序中敏感器件的焊接，广泛应用于PCB焊线、充电器插头焊接、连接器焊线、DC端子加锡、

LED灯带连接等领域。自动焊锡机器人代替人工焊接，提高工作效率，改善焊接质量。

1、灵活多样的焊锡方式，具有点焊、拖焊（拉焊）等功能。

2、设备机械手臂均为铝型材开模铸造，不变形、不生锈、运行稳固。

3、设备编写工作程序可进行点到点、块到块的复制，缩短程序编写时间。

4、设备具有自动清洗功能，一定程度上稳定了焊锡加工质量与延长烙铁咀使用寿命。

5、多轴联动机械手，全部采用精密步进马达驱动及先进运动控制算法，有效提升运动定 位精度与重复精度。

6、该设备焊接模组带有自动缓冲功能，避免在设备调试与运行期间损伤到焊接产品。

7、该设备具有位置校准功能，当出现整体偏差时，在焊接平台上取一个mark点【自选】，读取偏差数据，即可进行快速校准。

8、温控器可调节温度范围为5-500摄氏度之间，精确到±5 摄氏度，恒温温控，快速补温。

9、送锡机带有破锡功能，能有效的防止设备在生产过程产生锡渣飞溅的情况，大大提高产品的质量与外观。

产品特点：

1、铝合金构架，稳定性高。

2、整机铝料精加工，用料十足。

3、所有轴均使用双导轨结构，使用寿命和稳定性无以伦比。

4、主要运动部件、电机、同步带等均使用进口品牌，性能卓越。

5、运动控制采用 ARM+DSP+FPGA 控制方案，具有强大的运算能力，速度刷新时间非常小， 运动控制加减速性能优越。

6、特有的温度控制算法，保证急速升温的同时温度的稳定性。让焊接过程温度变化最小。

7、自带破锡功能的送锡器，送锡同时对锡线扎孔，减小爆锡的几率，让焊点更干净。

8、吹气式清洗烙铁头方式，兼顾清洗效果与烙铁头温度丢失幅度。

应用行业：

1、通讯行业：苹果产品数据线、HDMI、RJ45、FPC、高频头等。

2、光电行业：led显示屏、led灯带、led整流器、led球型灯、led灯珠等。

3、家电行业：空调遥控器、空调控制板、洗衣机控制板、智能锁、电脑喇叭等

4、汽车行业：点火开关、汽车油量传感器、汽车ABS控制器、导航仪等。

5、玩具行业：玩具手柄连接器、智能玩具pcb电路板等。

可应用产品种类：

1、半导体产品

如LSI、IC、混合IC、CSP、BGA等。半导体具的特殊性质，对于焊接质量的要求也越来越严格，但一些半导体产品焊接不能试用波峰焊，而人工焊锡又很难保证焊锡质量，从而造成空焊假焊等现象;而自动焊锡机可以避免这种情况的出现。

2，电子机械零部件

如印刷主板、小型开关、电容器、可变电阻器、水晶振荡器、LCD、磁头、继电器、连接器、发动机、变压器等。很多PCB板因为产量、以及产品工艺流程等问题，不能用波峰焊焊接，而人工焊锡又影响产量的提升。可以采用自动焊锡机实现自动焊锡。

3、大型机械产品

如摩托车、汽车、船舶、航空器、人造卫星等等因为不能用波峰焊工艺，因此可以用自动焊锡机来代替手工焊锡，保证产品的质量以及节约成本。

4、家电产品

如DVD、音频设备、汽车导航系统、电视游戏机、电视机、收音机、洗衣机、吸尘器等，在不能用波峰焊作业的情况下，可使用自动焊锡机来进行作业。

5、精密电子产品

如照相机、摄像头、VTR、录像照相机、电子钟表、个人电脑、PDA、打印机、复印机、计算器、液晶TV、医疗器械等。可以用自动焊锡机来提高产品的产出及质量。
