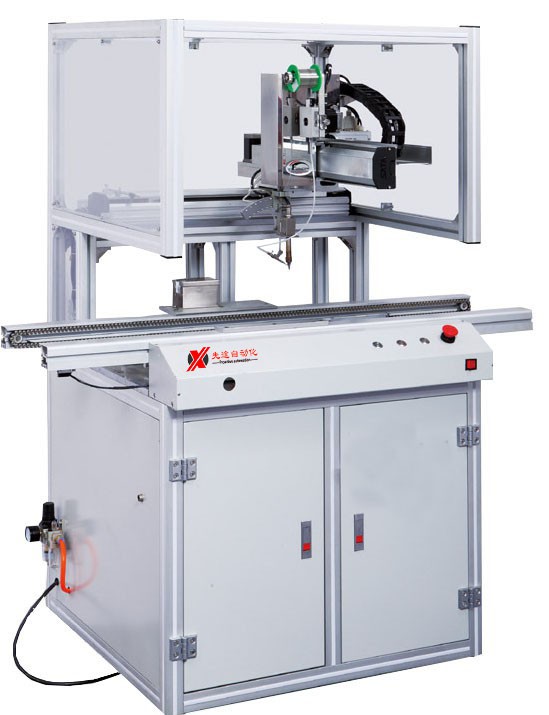

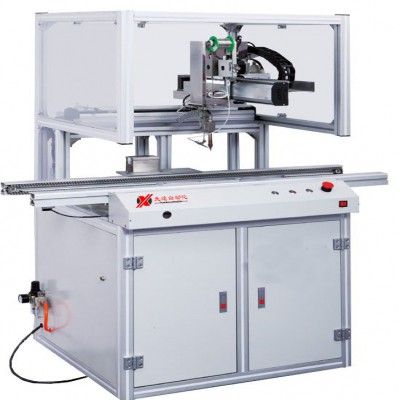

【产品名称】STO-落地式悬臂焊锡机 一、产品特性： 1、灵活多样的焊锡方式，具有点焊、拖焊（拉焊）等功能 2、设备可存储 多组操作程序，同一机器可对不同款产品进行焊锡加工。 3、设备机械手臂均为铝型材开模铸造，不变形、不生锈、运行稳固。 4、设备编写工作程序可进行点到点、块到块的复制，缩短程序编写时间。 5、设备具有自动清洗功能，一定程度上稳定了焊锡加工质量与延长烙铁咀使用寿命。 6、多轴联动机械手，全部采用精密步进马达驱动及先进运动控制算法，有效提升运动定 位精度与重复精度。 7、该设备支持 USB 程式拷贝功能，可从已有程式设备快速拷贝至焊接相同产品的设备。 8、该设备焊接模组带有自动缓冲功能，避免在设备调试与运行期间损伤到焊接产品。 9、该设备具有位置校准功能，当出现整体偏差时，在焊接平台上取一个 mark 点【自选】，读取偏差数据，即 可进行快速校准。 10、温控器可调节温度范围为 5-500 摄氏度之间，精确到±5 摄氏度，恒温温控，快速补温。
| |||
二、适合焊接的产品 1、所有焊接点在同一平面； 2、所有焊接点的焊盘位置一致； | |||
项目 | STO-落地悬臂式焊锡机 | ||
设备组成 | 配件 名称 | 数量 | 备注 |
运动平台 | 机身 架构 | 1 套 | 全铝合金成型、表面拉丝电泳处理 |
精密 导轨 | 5 套 | 进口 PMI、THK、NSK、HIWIN【台湾、德国、日本】 | |
驱动 马达 | 5 个 | 2PH Stepper 57D 4A | |
同步带 | 3 条 | 进口 | |
光感 器件 | 4 套 | 进口 | |
运动控制 系统 | 控制 系统 | 1 套 | 专业 控制芯片，同步运动控制卡 |
焊接系统 | 发热 系统 | 1 套 | Weller W151D【德国】 |
送锡 系统 | 1 套 | STO-331【精密机件】 | |
行程 | X | 500mm | |
Y | 400mm | ||
Z | 100mm | ||
速度 | X | 5-800mm/sec | |
Y | |||
Z | |||
重复精度 | X | ±0.02mm | |
Y | |||
Z | |||
负载 | 工作负载 | 10kg | |
工具负载 | 3kg | ||
外观尺寸 | 850*560*730mm | ||
重量 | 65kg | ||
机体形式 | 整体合金铝，表面拉丝电泳处理 | ||
驱动方式 | 同步带 | ||
程序容量 | 点位文件 | ≤64 |
点位 | ≤999 | |
通讯方式 | RS-232 | |
I/O 输出 | 8 in 16 out | |
温控类型 | 50-500 度【150W】 | |
发热芯 | 直热式 150W【威乐】 | |
供丝方式 | 0.3-0.5mm、0.5-1.0mm、1.0-1.6mm【单送丝】 | |
储存扩展 | 支持闪存 | |
三、按应用行业分： 1、通讯行业：苹果产品数据线、HDMI、RJ45、FPC、高频头等。 2、光电行业：led显示屏、led灯带、led整流器、led球型灯、led灯珠等。 3、家电行业：空调遥控器、空调控制板、洗衣机控制板、智能锁、电脑喇叭等 4、汽车行业：点火开关、汽车油量传感器、汽车ABS控制器、导航仪等。 5、玩具行业：玩具手柄连接器、智能玩具pcb电路板等。
| ||
四、按产品种类分 1、半导体产品 如LSI、IC、混合IC、CSP、BGA等。半导体具的特殊性质，对于焊接质量的要求也越来越严格，但一些半导体产品焊接不能试用波峰焊，而人工焊锡又很难保证焊锡质量，从而造成空焊假焊等现象;而自动焊锡机可以避免这种情况的出现。 2，电子机械零部件 如印刷主板、小型开关、电容器、可变电阻器、水晶振荡器、LCD、磁头、继电器、连接器、发动机、变压器等。很多PCB板因为产量、以及产品工艺流程等问题，不能用波峰焊焊接，而人工焊锡又影响产量的提升。可以采用自动焊锡机实现自动焊锡。 3、大型机械产品 如摩托车、汽车、船舶、航空器、人造卫星等等因为不能用波峰焊工艺，因此可以用自动焊锡机来代替手工焊锡，保证产品的质量以及节约成本。 4、家电产品 如DVD、音频设备、汽车导航系统、电视游戏机、电视机、收音机、洗衣机、吸尘器等，在不能用波峰焊作业的情况下，可使用自动焊锡机来进行作业。 5、精密电子产品 如照相机、摄像头、VTR、录像照相机、电子钟表、个人电脑、PDA、打印机、复印机、计算器、液晶TV、医疗器械等。可以用自动焊锡机来提高产品的产出及质量。 | ||
